多功能数显端子拉力测试仪规格

时间:2019-05-05 07:51:36

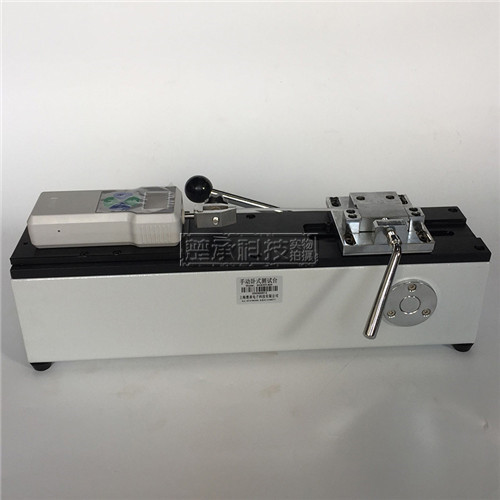

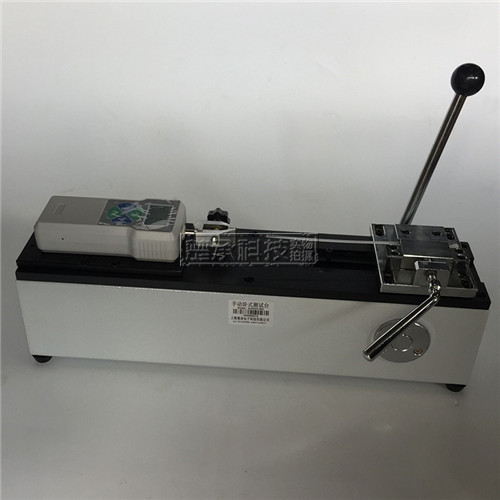

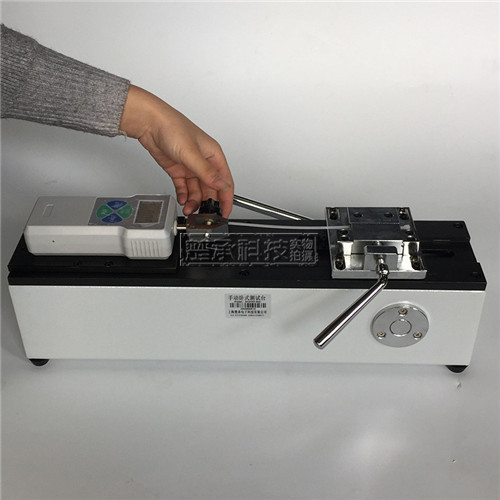

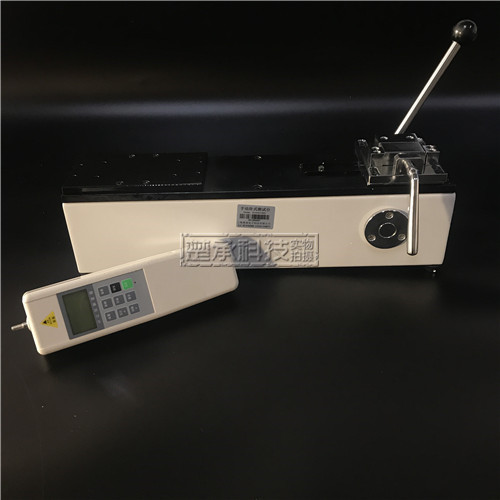

数显端 子拉力测试仪 多功能拉力试验机—— 产品先容

数显端子拉力测试仪 是专为推拉力计配套用的推拉负荷试验台。AEH电动卧式机台采用双导杆结构,具有稳定性好,适用范围广,使用方便等优点,并具有无极调速,数字显示测试速度,手动(点动)、自动控制切换功能,可预设定往复测试次数,与SH配套可预设定自动停机负荷值。电动数显端子拉力测试仪台适用于各种推拉负荷、插拔力、疲劳试验、破坏试验等测试。

端子拉力测试仪特点:额定负荷:500N;行程:150mm; 无极调速,数字显示测试速度:0-300mm/min; 可做往复测试,测试次数可预设定; 可串口联接推拉力计,可实现设定负荷值自动停机; 外形尺寸:L×W×H(mm) 580×170×270,净重:约28.5Kg; 电动数显端子拉力测试仪可配置(需另购):推拉力计、各种推拉测试工装夹具。

端子拉力测试仪主要特点:

采用进口光电编码器进行位移测量,控制器采用嵌入式单片微机结构,内置功能强大的测控App,集测量、控制、计算、存储功能于一体。具有自动计算应力、延伸率(需加配引伸计)、抗拉强度、弹性模量的功能,自动统计结果;自动记录点、断裂点、指定点的力值或伸长量;采用计算机进行试验过程及试验曲线的动态显示,并进行数据处理,试验结束后可通过图形处理模块对曲线放大进行数据再分析编辑,并可打印报表,产品性能达到国际先进水平。

不知端子拉力测试仪价钱多少的用户,可大家上海楚承电子科技有限企业,本司生产的SH系列端子拉力测试仪运用科学的测量方法,采用先进的微电子技术、精密的加工工艺、装配而成,产品测量准确、性能稳定、耗电量低、操作简单,适用于汽车、摩托车、机械制造等行业的螺栓紧固及控制。

端子拉力测试仪型号规格:

产品型号 负荷 有效行程 外形尺寸 重量

(Modei) (N) (mm) (mm) (KG)

SHADL 500 50 450*260*160 10.5

SHADL 1000 50 450*260*160 13

数显端子拉力测 试仪安装方法:1、机座的安装方法:SHADL线束数显端子拉力测试仪可安装在桌子上,使仪器更加稳固。安装时请保证工作台面水平,使测试得到准确的数值。安装时请参照(长×宽:430mm×80mm,4个M4的螺纹孔)安装。 2、推拉力计的安装方法:A、用M4扳手将测力计安装板上4个M 4×16的内六角圆柱头螺钉松开,卸下测力计安装板; B、安装SHADL系列(数显式推拉力计)的推拉力计时,用M4内六角扳手将附件袋里的4枚M4×10的内六角螺钉穿过测力计安装板上90×40 的孔旋入测力计4个M4的螺纹孔内,将测力计安装到测力计安装板上;或用十字螺丝刀将附件 袋里的4枚M3×10的十字槽盘头螺钉穿过测力计内,将测力计安装到测力计安装板上。 安装板上145×30的孔旋入测力计4个M3的螺纹孔; C、安装SHADL系列(指针式推拉力计)的推拉力计时,用十字螺丝刀把推拉力计后盖上的4枚 M×10的螺钉卸下,将附件袋里的4枚M3×14的十字槽螺钉穿过测力计安装板上的145×30的安装孔, 旋入测力计后盖上的4个M3螺纹 孔(卸下M3×10的螺钉的螺纹孔); D、安装好推拉力计表后,用M4内六角扳手将测力计安装板重新安装到机架上面。 3、左夹具的安装方法:用M4内六角扳手将附件袋里的4枚M4×10的内六角螺钉穿过左夹具安装板上4个调节孔旋入机台底座板上4个M4的螺纹孔内,将左夹具安装到机台底座板上。 4、右夹具的安装方法:先用附件中的M6螺母旋到测力计的测力杆上,再将右夹具旋到测力计的测力杆上,调节M6螺母使其右夹具接连牢固即可。

楚承售后服务承诺:

凡购买我企业产品在保修期内,凡设备在开箱检验、安装调试、设备调试运转过程中发现的设备及工程质量问题,实行包修、包换、包退、直到产品符合质量要求。承担修理、调换、退货发生的一切费用和买方的直接经济损失。 4、免费负责修理和更换任何由于设备自身的质量问题造成的损坏及故障。修好后,我方将一式两份报告给用户,包括故障原因,解决措施,完成修理所需时间及恢复正常运行日期。 5、在保修期期满时,我方工程师和用户代表将对机组进行另一次测试,任何故障由我方免费解决并取得用户的认可。
