大功率扭矩扳手倍增器原理

时间:2019-05-06 18:38:52
一种用于紧固件拆装的 扭矩扳手倍增器 ,包括有输入端转盘、输出端转盘、齿轮轴、行星齿轮减速机构、换向机构和固定架。行星齿轮减速机构包括有中心轮和若干行星齿轮、轴承及轴。齿轮轴装于输入端转盘中央,换向机构装于齿轮轴一侧。行星齿轮减速机构装于输入端转盘和输出端转盘之间。本实用新型省力、方便,能在狭小的空间进行操作。工作效率高,电动、手动均可。

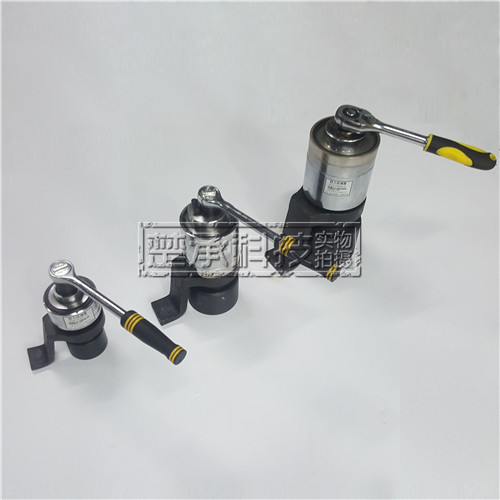

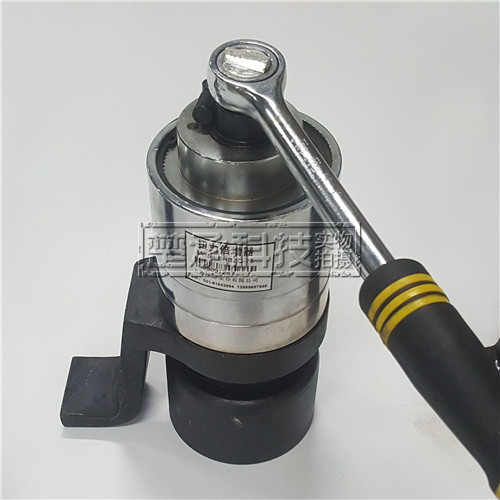

大功率液压 扭矩扳手倍增器

性能特点

采用高效行星变速机构作为主传动,体积小,重量轻,由于变速比大,输入较小力就能产生很大的输出扭矩,反作用支脚可360?任意调换位置;操作人员只需施加很小的力,即可得到4-40倍的输出力矩.配套扭力扳手根据传动比预置好扭 力,达到相应的预紧扭矩,能自动发出讯号“嗒”的一声报警,同时伴有明显的手感振动,从而轻捷的完成螺栓螺母的紧固拆卸工作。 注:此表按螺栓等级为8.8级做出,仅供参考;

倍增器的保养 (1) 每年定期更换倍增器内部润滑油; (2) 请勿使倍增器外观受损。关于反回弹安全装置About Anti Wind-UP Ratchet 在进行锁紧螺母施工时,高倍率齿轮箱(1:25或更高)会产生一定量的反冲力,而当每次输入装置释放(或松脱)时,会产生回弹动作,回弹方向与操作方向相 反。反回弹安全装置的作用是:当回弹力产生时,反回弹棘轮装置会保持弹力而不释放。注意:在锁紧螺母施工前,须确认反回弹安全装置与螺母锁紧操作方向相适应。

反回弹安全装置有以下优点:

1.如果意外的松脱,扭矩输入装置不会突然向操作方向回弹,保证操编辑的安全;

2.没有反回弹安全装置,往往需要确认扭矩装置360度的回旋中没有任何障碍物,因为障碍物会造成倍增器无法使用;

3.反回弹安全装置配合倍增器反作用力臂的反作用力点可以使倍增器上紧螺母,即使扭力倍增器倒立使用,也可以支撑扭矩倍增器自己本身的重量。

使用方法:

使用方法前提是选择正确的工具产品.

"扭力倍增器 扭矩倍增器 扭力放大器 齿轮减速器 力矩放大仪需要配合相应的力矩扳手使用!!";

正确选择工具的"支点";

了解扭力倍增器 扭矩倍增器 扭力放大器 齿轮减速器 力矩放大仪的工作原理;使用后的扭力倍增器 扭矩倍增器 扭力放大器 齿轮减速器 力矩放大仪请进行相应的保养;

非专业人员请不要尝试进行拆装或维修。

售后服务:

1、本企业销售产品免费保修一年;

2、本企业销售产品与客户描述及合同订制不一致的,自发货之日起七天之内包退换;

3、*提供无偿;

4、终身提供有偿现场安装、调试等服务(限定产品或金额),特殊情况可协商解决;

5、下列情况,不属于免费服务范围,但可实行收费维修,终身服务:

A:不能出示保修证及购货有效凭证;

B:购货有效凭证涂改;

C:意外或不可抗力因素及使用不当造成损坏;

D:未经我企业许可,自行修理造成的损坏;

E:超过保修期限,经修复仍可继续使用;

6、其它问题可通过双方协商解决。
